產品簡介

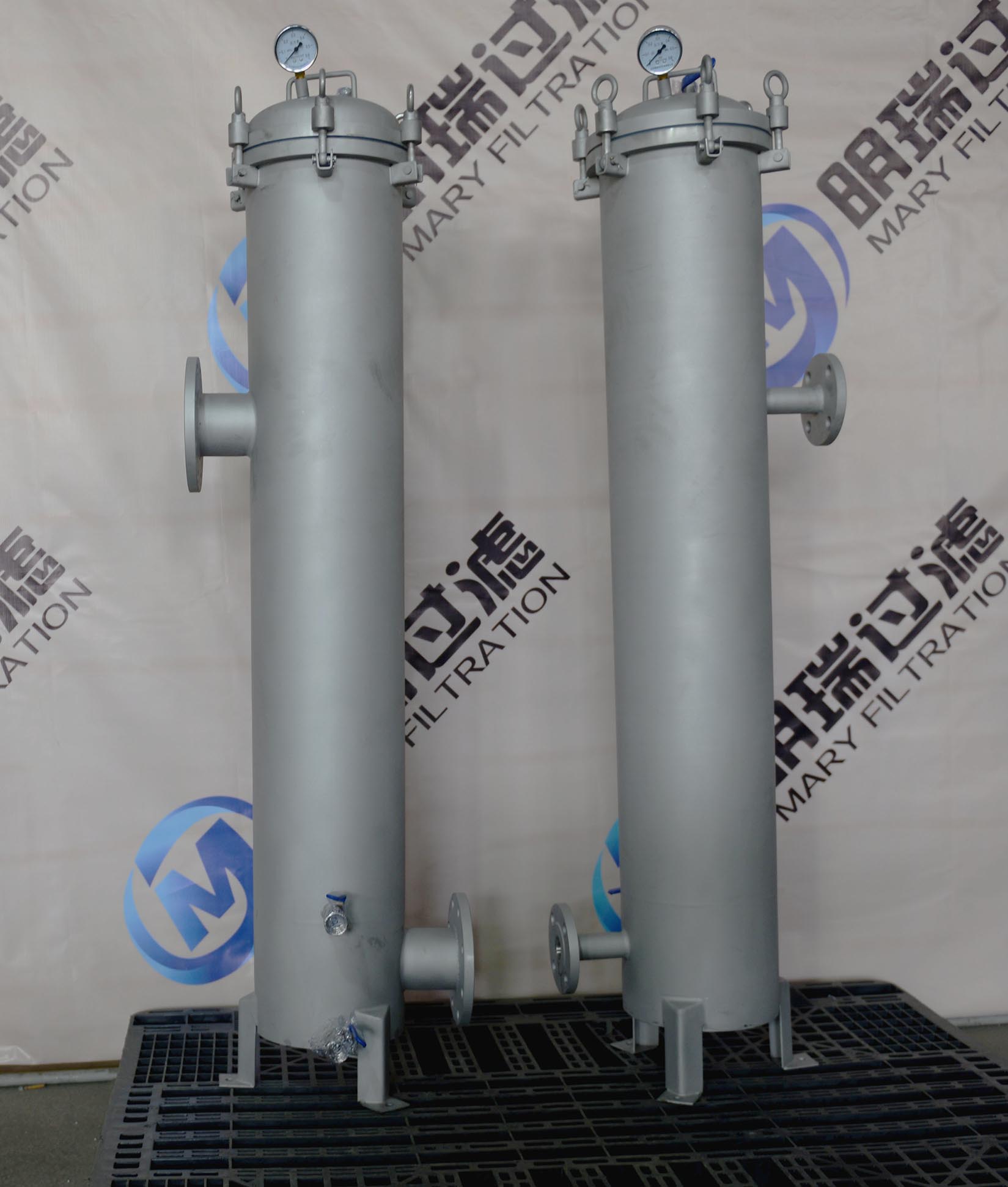

衛生級單袋過濾器筒體全部采用304或316L不銹鋼材料制造，每臺過濾器都是經過嚴格的選材及精心制造而成，無裂縫的流線型設計，具有良好的表面和耐腐蝕能力，以達到防止細菌污染的質量標準，衛生級過濾器套筒獨特的結構，使每一個套筒的內外表面均沒有死角、可拆洗，操作較方便。
袋式過濾器的結構設計是由四套搖錘式環首螺栓將頂蓋和濾筒密封鎖緊，使過濾器更能承受較高的過濾壓力和水錘式的壓力沖擊。袋式過濾器由濾筒，過濾網籃，過濾袋三部分組成，結構緊湊簡單；要過濾的液體經過濾器的進口進入，流進過濾袋，經過濾袋的攔截后，由過濾器的出口流出。袋式過濾器的進出口設計一般采用側進底出方式，清洗較方便。
1、用304或316L不銹鋼材料制造，內表面：鏡面拋光或電解拋光處理。
外表面：啞光處理、鏡面拋光或電解拋光處理。
2、密封圈使用食品級硅橡膠密封圈，品質保證。
3、鎖緊方式：卡箍、衛生級套管或螺栓快速裝拆。
4、袋式過濾可承載較大的工作壓力，壓損小，運行費用低，節能效果明顯。
5、袋式過濾處理量大、體積小，容污量大。
6、基于袋式過濾系統的工作原理和結構，更換濾袋時方便快捷，而且過濾機免清洗，省工省時。
7、袋式過濾應用范圍廣，使用靈活，安裝方式多樣。
8、濾袋側漏機率小，過濾品質較有保障。
技術參數
部件號 | 名稱 |
1 | 頂蓋 |
2 | 密封圈1 |
3 | 筒體 |
4 | 壓環 |
5 | 濾袋 |
6 | 密封圈2 |
工況條件 |
設計壓力： | 0.6Mpa |
最高耐溫： | 100°C |
過濾精度： | 0.45um~40目（精度可選） |
適配接口： | 標準濾袋環口 |
材質 |
筒體 | SS304/SS316L |
卡箍/吊裝螺栓 | SS304/SS316L |
密封圈 | 硅橡膠膠SILICOME /聚四氟乙烯密封圈PTFE/氟橡膠 FKM/ 四氟包覆密封圈 PFA |
表面處理 |
筒體內外表面處理 | 鏡面拋光Ra<0.4um/噴砂 |
接口 |
進出口 | 法蘭連接 快裝連接 |
排污口 | G1/4 |
尺寸規格
| 01 | 02 | 03 | 04 |
OD | 筒體直徑 | 219 | 219 | 159 | 159 |
H1 | 筒體長度 | 380 | 730 | 280 | 380 |
H2 | 總長 | 745 | 1145 | 610 | 710 |
PD1 | 壓力表口 | G1/4 | G1/4 | G1/4 | G/4 |
O | 進出口 | DN50 | DN50 | DN25 | DN25 |
| | | | | |
應用范圍
袋式過濾器被廣泛應用于油漆、啤酒、植物油、醫藥、化學藥品、石油產品、紡織化學品、電鍍液、熱熔劑、乳膠、工業用水、工業廢水等領域。
